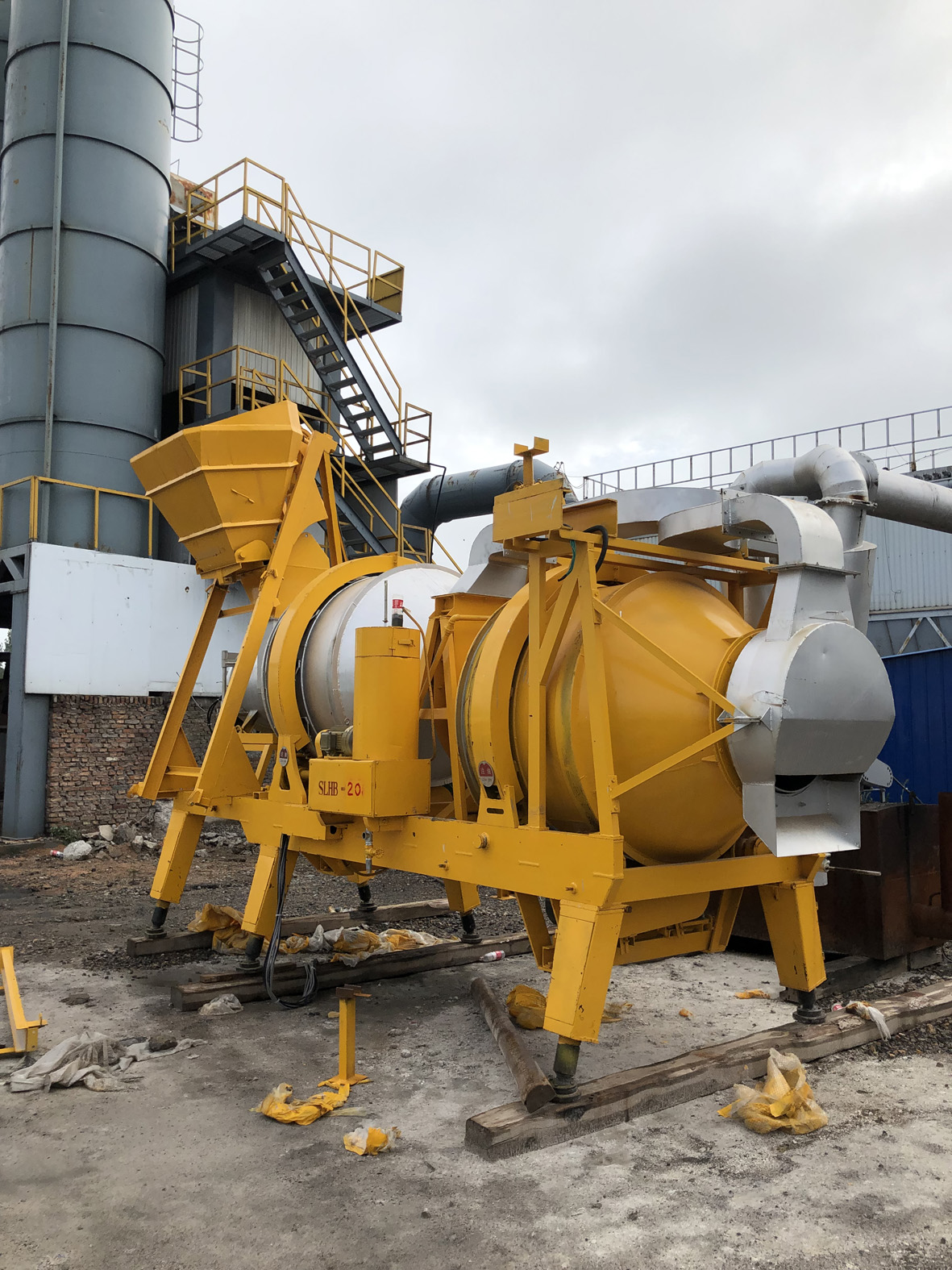

SLHB-20型移動式瀝青混凝土攪拌設備

（一）產品介紹

我廠研制開發的SLHB-20型移動式瀝青混凝土攪拌設備，主機采用間歇式烘干滾筒與攪拌筒連為整體的拖掛結構形式，整機占地面積小，移場就位安裝周期短，燃料適用范圍廣，具有操作簡單，維護方便，性能穩定可靠，成品料品質好，技術含量高，自動化、標準化程度高等特點，特別適用于高等級瀝青路面的鋪筑施工和養護作業。

一、SLHB-20型具體性能特點如下：

1、主機可整體拖掛移動，安裝就位簡捷方便。

2、采用液壓調整支撐腿，安裝調整省力、省時，穩定可靠。

3、烘干滾筒部件采用厚16Mn鋼制作。

4、出料口裝有開閉式引風罩，可防止粉塵外溢。

5、除塵系統采用雙管式旋風除塵器以及自動排塵裝置，除塵效果較好、性能可靠。

6、熱瀝青計量輸送裝置采用瀝青泵輸送、液位繼電器計量，油石比準確。

7、礦料計量輸送裝置采用三斗計量方式，可實現電子疊加計量，斗式提升輸送，計量精度高。（SLHB-20B型配備）

8、電控控制柜關鍵元件均采用全球自動化領域領先的ABB 公司產品。

9、燃燒爐總成采用電子自動點火裝置，燃油型適用燃料為柴油，可替代燃料包括：重油、渣油等可燃油。該系統可實現自動點火、充分燃燒等功能，具有熱能高，調節簡便，燃料消耗量低，經濟效益顯著。

10、本設備有效地克服了國內直筒連續式攪拌設備的固有缺陷，包括：

⑴石粉容易散失；

⑵瀝青容易老化；

⑶礦料及瀝青連續計量精度難以保證；

⑷礦料溫度不夠穩定等。

二、主要技術性能參數

1、額定生產率                          20t/h

2、進料容積                              0.75立方米

3、進料重量                              1000公斤/斗

4、出料溫度                              120-165℃，可調

5、適用范圍                              瀝青混凝土、瀝青砂石、瀝青砂

6、燃料消耗                              柴油 5.5-8kg/t混合料；煤 12-15kg/t混合料

7、烘干滾筒轉速                       17轉/分

8、配套總功率：                       SLHB(Y)-20          46KW

SLHB(Y)-20A              52.5 KW

SLHB(Y)-20B              58 Kw

其中：

滾筒驅動功率：                   7.5 KW×2

鼓風機功率：                       7.5 KW

通風除塵功率：                   5.5/7.5 KW(燃油/燃煤）

骨料提升功率：                   4.5 KW

瀝青泵功率：                       4 KW×2

石粉提升功率：                   0.8 KW

柴油泵功率:                         0.55+1.1 KW

加熱板功率：                       0.6 KW×4(施工前使用)

控制驅動方式：                   集中電控

外形尺寸：                          長×寬×高=13050×12770×6550(mm)

配料站PZ-50：                     5.5KW(SLHB-20B型配備)

成品料倉：                          4.5KW (SLHB-20A型配備）

空壓機功率：                       2.2KW(SLHB-20A型）

空壓機功率：                       5.5KW(SLHB-20B型)
